Model Studio CS
Электротехнические схемы

Model Studio CS Электротехнические схемы предназначен для разработки всех типов электротехнических схем (марки ЭС, ЭХЗ, ЭК1, ЭК2, ЭН, ЭОО, А, СОП, ЭМ1, ЭМ2, ЭО, СС, ОПС). Инженерный программный комплекс для создания и корректировки полного перечня электротехнической документации, включая схемы принципиальные, схемы подключения кабелей, схем кабельных связей, однолинейных схем, схем ИТС и пр.

Оформить заказ на приобретениеПопробовать

Возможности Model Studio CS Электротехнические схемы

База дан­ных услов­но-гра­фи­че­ских обозначений
  • База данных Model Studio CS Электротехнические схемы встроена в среду проектирования и не требует вызова дополнительных программ. Доступ к базе для пользователя реализован через диалоговое окно с интуитивно понятным интерфейсом. База данных стандартных компонентов обладает достаточно полным набором условно графических обозначений (УГО) соответствующих актуальным ГОСТ для начала работы «с нуля».
Создание схем
  • Основой для создания схем в Model Studio CS Электротехнические схемы является база данных элементов УГО. В стандартную поставку программного комплекса уже включены наборы типовых УГО электрических элементов — с перечнем необходимых параметров, доступных для заполнения после размещения на чертеже.
Работа встро­ен­но­го спецификатора
  • Model Studio CS Электротехнические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим автоматическую выгрузку и автоматизирующим оформление необходимой информации занесенной схемы. Встроенный спецификатор позволяет осуществить компоновку по заданной табличной форме любую информацию по разрабатываемому проекту.
Форми­ро­ва­ние схем под­клю­че­ния кабе­лей и схем кабель­ных связей
  • Model Studio CS Электротехнические схемы обладает функционалом для формирования таблиц клеммных зажимов и отрисовки схем подключения кабелей.

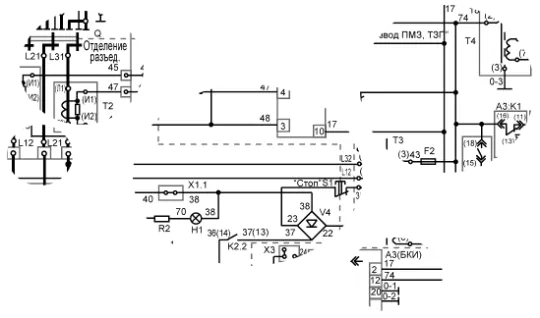

Схемы элек­три­че­ские прин­ци­пи­аль­ные и схе­мы размещения ИТС
  • Model Studio CS Электротехнические схемы имеет достаточно полную базу УГО для прорисовки схем электрических принципиальных в соответствии с ГОСТ.

ОСТАЛИСЬ ВОПРОСЫ?

Заполните заявку и мы с удовольствием на них ответим!

Оставить заявку

Особенности продуктов линейки Model Studio CS

Удобная сре­да проектирования

Model Studio CS — это одна программа, одна среда проектирования, не разделенная модулями или промежуточными файлами. Это единое решение, работающее с единой целостной моделью проекта непосредственно в среде nanoCAD (отечественное ПО) / AutoCAD (зарубежный аналог).

База дан­ных
обо­ру­до­ва­ния,
изде­лий и материалов

Model Studio CS оснащен прекрасными средствами поиска и навигации в базе данных, инструментами выбора и размещения объектов на модели.

Обнов­ле­ние базы дан­ных
через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Интегра­ция
с СДО

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Взаимодействие с с любы­ми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных.

Поддерж­ка
формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC.

Легкий пере­ход с 2D на 3D

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки.

Полно­цен­ное
решение

В отличие от других решений, Model Studio CS не потребует докупать средства оформления, программы для проверки коллизий и прочие полезные дополнения «в нагрузку».

Государственное
регулирование ТИМ

Программные продукты серии Model Studio CS
полностью соответствуют Постановлению № 331
о BIM-технологиях

Подробнее о постановлении

Технические требования

Для работы с программой Model Studio CS необходимо выполнение следующих требований.

Программное обеспечение

Графическая CAD-платформа (опционально):

  • nanoCAD Plus 11.1, nanoCAD Plus 20, nanoCAD Plus 21; платформа nanoCAD 22 (рекомендуется);
  • Autodesk AutoCAD 2020-2022.

СУБД (опционально):

  • PostgreSQL не ниже версии 9.5.19 до 12 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
  • Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).
Операционная система:
  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
  • операционная система Windows 7 64-bit; Windows 8 64-bit; Windows 10 64-bit.

Аппаратное обеспечение

  • ГПроцессор Intel Core i5 (минимум).
  • Монитор 1024x768 True Color.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows, 2 Гб (минимум).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память - 16 Гб (рекомендуется), 8 Гб (минимум).
  • Свободное место на жестком диске - 4 Гб (минимум).
